大多數振動發射器的核心是與加速度計核心相同的傳感元件。該元件測量振動并隨后輸出在8-12VDC的DC偏置電壓之上的AC動態電壓。然后，該輸出信號在***終作為4-20mA電流信號輸出之前經歷一系列電子改變。

　　DC偏置電壓與AC信號電壓去耦。

　　交流電壓信號的測量范圍可以保持在加速度，或者可以通過積分或通過雙積分的位移改變?yōu)樗俣取?/p>

　　AC信號具有基于濾波器設定點濾除的低頻和高頻數據。

　　AC電壓信號被轉換為DC電壓信號。

　　如果可獲得不同的***小和***大測量范圍值，則可以縮放DC電壓信號。

　　直流電壓信號轉換為4-20 mA電流信號。

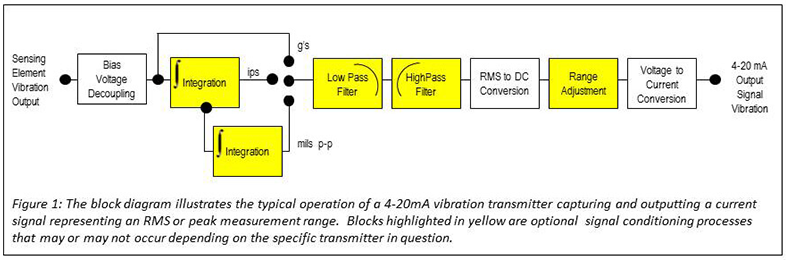

　　上面描述的信號調節過程在下面的圖中示出。
